310 руб.
Работает от аккумулятора. Аккумулятор не входит в комплект.
1 Общие сведения
1.1 Блоки питания электрического ограждения ИЭ-4М предназначены для подачи маломощных электрических импульсов высокого напряжения на электропроводящую проволоку, ограждающую пастбище крупного рогатого скота или овец в период пастбищного сезона и защиты сельскохозяйственных растений от повреждений дикими животными.
1.2 Блок питания электрического ограждения ИЭ-4М работает от выносной аккумуляторной батареи с напряжением 12 Вольт.
2 Основные технические данные
| 2.1 | Длина линии электроизгороди, км | 8 - 20 |
| 2.2 | Пиковое значение импульса напряжения на линии изгороди, В , не более | 10000 |
| 2.3 | Амплитудное значение импульса тока на стандартной нагрузке , А | 6 - 7 |
| 2.4 | Длительность импульса на стандартной нагрузке , мс | 0,1 - 0,13 |
| 2.5 | Частота повторения импульса, Гц | 0,8 - 1 |
| 2.6 | Энергия импульса на стандартной нагрузке, Дж | 0,9 – 1,1 |
| 2.7 | Источник питания: выносной автомобильный стартерный аккумулятор с напряжением, В |
12 |
| 2.8 | Время работы от батареи ёмкостью 50 А/ч, часов | 500 |
| 2.9 | Ток потребления от батареи питания, не более, мА | 100 |
| 2.10 | Габаритные размеры, мм, не более: | 205 х 182 х 182 |
| 2.11 | Масса блока питания электрического ограждения, кг, не более | 1,3 |
| 2.12 | Климатическое исполнение УХЛ1 ГОСТ 15150-69 при диапазоне температур | от 0 ºС до +45 ºС |
| 2.13 | Защищенность оболочки IPХ3 по ГОСТ 14254-80 |
3 Комплектность
3.1 Блок питания электрического ограждения – 1шт.
3.2 Паспорт, руководство по эксплуатации – 1 экз.
3.3 Комплект соединительных проводов.
3.4 Упаковка.
2 Подготовка к работе
2.1 Провода с зажимами подключите к блоку питания и внешней батарее.
2.2 Подготовьте заземление блока питания. Для этого используйте заземлитель изгороди электрической, забитый в землю на глубину не менее 60 см. Очистите от изоляции конец провода заземления блока питания. Закрепите конец провода под шайбу и гайку заземлителя.
2.3 Вместо заземлителя изгороди электрической можно использовать стальной стержень длиной не менее 60 см, обеспечив надежный контакт между выводом генератора « » и стержнем.
2.4 Если верхний слой почвы сухой, то сопротивление заземления может оказаться большим.
В таком случае рекомендуется облить почву вокруг штыря водой (30-50 л.).
2.5 Не включайте блок питания без подключения к электроизгороди.
2.6 Блок питания эксплуатировать при закрытой крышке, для дополнительной защиты от попадания воды при сильном дожде накрыть полиэтиленовой плёнкой.
3 Порядок работы
3.1 Закрепите высоковольтный вывод крючком на проволоку, ограждающую пастбище. Включите блок питания тумблером.
4 Проверка технического состояния
4.1 Включите питание.
4.2 ПРОВЕРЬТЕ НАЛИЧИЕ ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ ПО НАЛИЧИЮ ИСКРЫ (ПРИ ЭТОМ КРЮЧОК ВЫСОКОВОЛЬТНОГО ВЫВОДА ДОЛЖЕН НАХОДИТЬСЯ НА РАССТОЯНИИ 1-2 мм ОТ ПРОВОДА ЗАЗЕМЛЕНИЯ, РУКА ПРОВЕРЯЮЩЕГО НЕ ДОЛЖНА НАХОДИТЬСЯ БЛИЖЕ 30мм ОТ КРЮЧКА) , ЧАСТОТА ПОВТОРЕНИЯ ИМПУЛЬСОВ ДОЛЖНА БЫТЬ 1 ИМПУЛЬС В СЕКУНДУ.
5 Техническое обслуживание
5.1 Следите за степенью разряжения аккумулятора. При разряде аккумулятора ниже 10 Вольт его следует зарядить.
| Основные | |
|---|---|
| Производитель | Протон |
| Страна производитель | Беларусь |
| Тип | Переносной |
| Длина ограждения | 10000 м |
| Питание | Аккумулятор 12В |
| Максимальная сила удара | 1.1 Дж. |
| Количество токоведущих линий | 4 |
| Тип проводника | Проволока |
| Габаритные размеры | |
| Длина | 205 мм |
| Ширина | 182 мм |
| Высота | 182 мм |

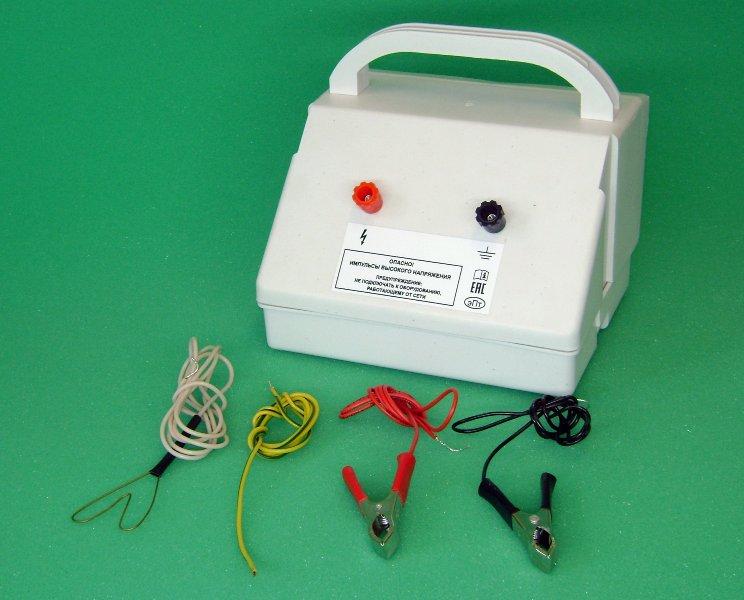

Блок питания электроизгороди (Электропастух) ИЭ-4М
